用 AI 从零制作电子墨水屏 Dashboard

在上一篇关于我家 Home Assistant 的文章里，不少人似乎对这个墨水屏 Dashboard 很感兴趣。相对于一般的显示设备而言，墨水屏没有光污染、能耗低，能够比较和谐地融入家居环境中。

一开始有这个想法是在 Hacker News 上看到一篇博客，博主介绍了给自己的家迭代智能 Dashboard 的历程。他最后是用了文石的显示屏，虽然说显示效果很好，但是也几乎是天价了。后来看到了 TRMNL 这个项目，可以说也是非常优雅的一套开源解决方案，基于 ESP32 配合廉价的低 DPI 电子墨水屏也成为了我的首选方案。

成品和成本核算#

在之前的文章中，我是用的 Seeed Studio 的 TRMNL 7.5" (OG) DIY Kit，一共花费 312.93 元，800×480 黑白显示，包括驱动主板和电池，外壳可以自行打印。不过这次我想带点「颜色」。当然随着 Coding Agent 的崛起，我们终于可以用比较低的代价实现完全个性化的软硬件。跟 Agent 一番沟通以及一些试错之后，我的硬件列表如下：

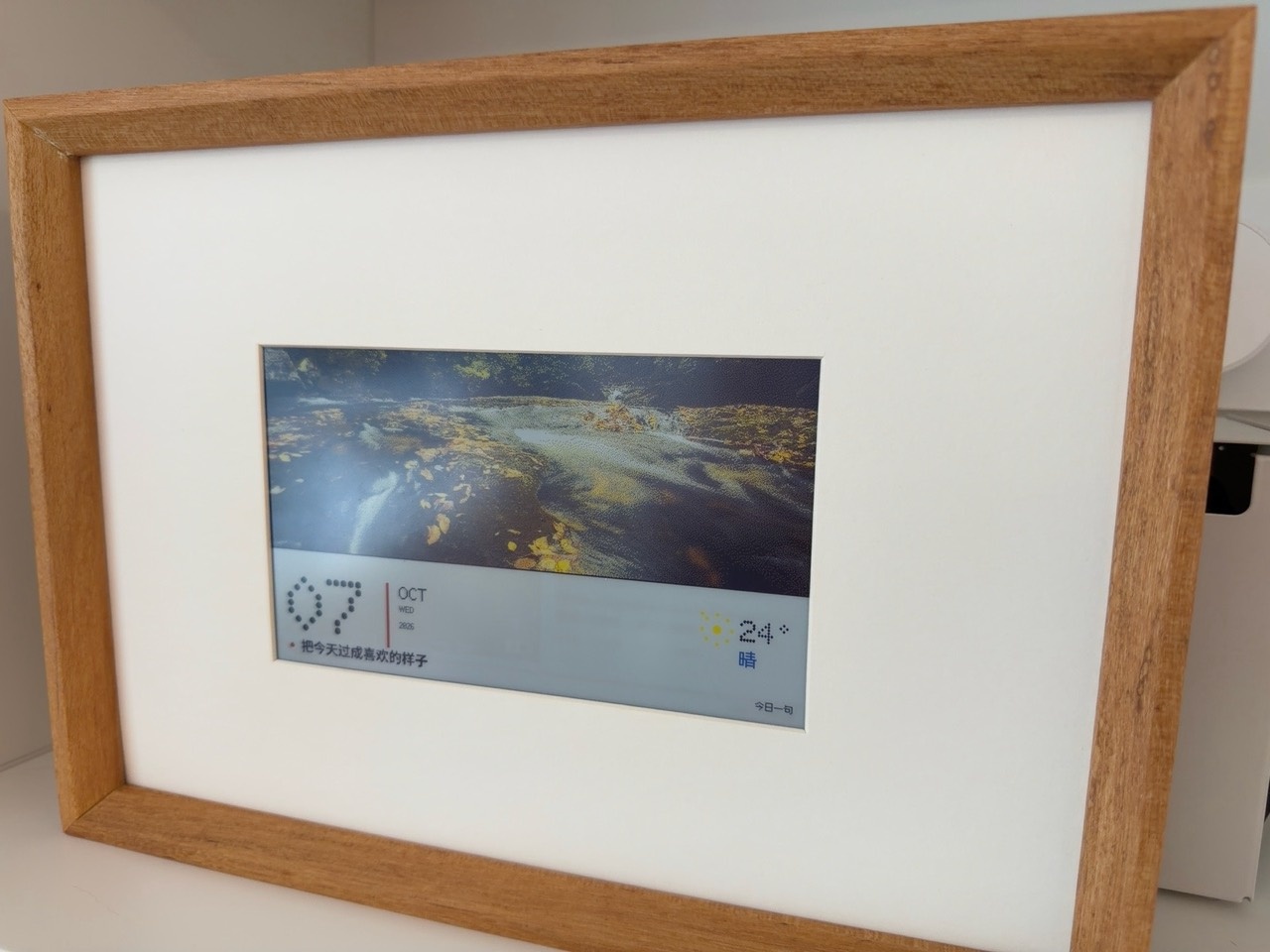

同样参数的六色成品淘宝要卖 ~900 元，并且是比较依赖商家提供的软件。从一幅画的角度来看，300+ 的价格不算很离谱。最终成品如下：

这里用的是一个柚木相框，然后用卡纸留白，看上去更「逼真」一点。相关的固件和介绍都放在 https://github.com/yzlnew/epaper-dashboard 。可以通过 Agent 直接在代码库询问和适配：

我准备制作一个电子墨水屏，我的硬件是：xxx，请问我应该怎么接线/帮我直接刷写固件/我需要什么其他硬件

如何制作#

我觉得在 Agent 时代，一步步写教程告诉读者是怎么一模一样复刻变得非常没有必要。每个人都可以以比较低的代价实现完全个性化的作品。因此本文我只会提及一些想法（prompt）和目标（goal）。

首先我之前使用过 ESPHome 这个项目，也知道 ESP32。以此为基础，先从成品出发（其实也是买的套件），先通过 Coding Agent 做了一个黑白的样例。之后初步定了做彩色屏的想法，然后开始借助 AI 调研电子墨水屏的屏幕面板，了解到主要有四色和六色两种，但是前者少了蓝绿两色。后面自行去淘宝购买了面板、转接板、主板，之后让 Coding Agent 帮我写固件、教我接线和调试。读者想要自制一个类似的东西的话，可以直接和上面的代码仓库对话，聊需求、定方案，会更直接一点。

在制作过程中，一些额外需要注意的点：

1. 需要自行焊接连线，也可以直接用杜邦线，但是可能会因为太高没办法贴墙挂置。
2. 主板电池可以直接用无痕胶粘在背面，卡纸上也可以使用无痕胶帮助面板固定。
3. 卡纸的大小为显示屏的视域面积，比如文中这块是 160*96，记得不要让老板自行缩小。

整体思路#

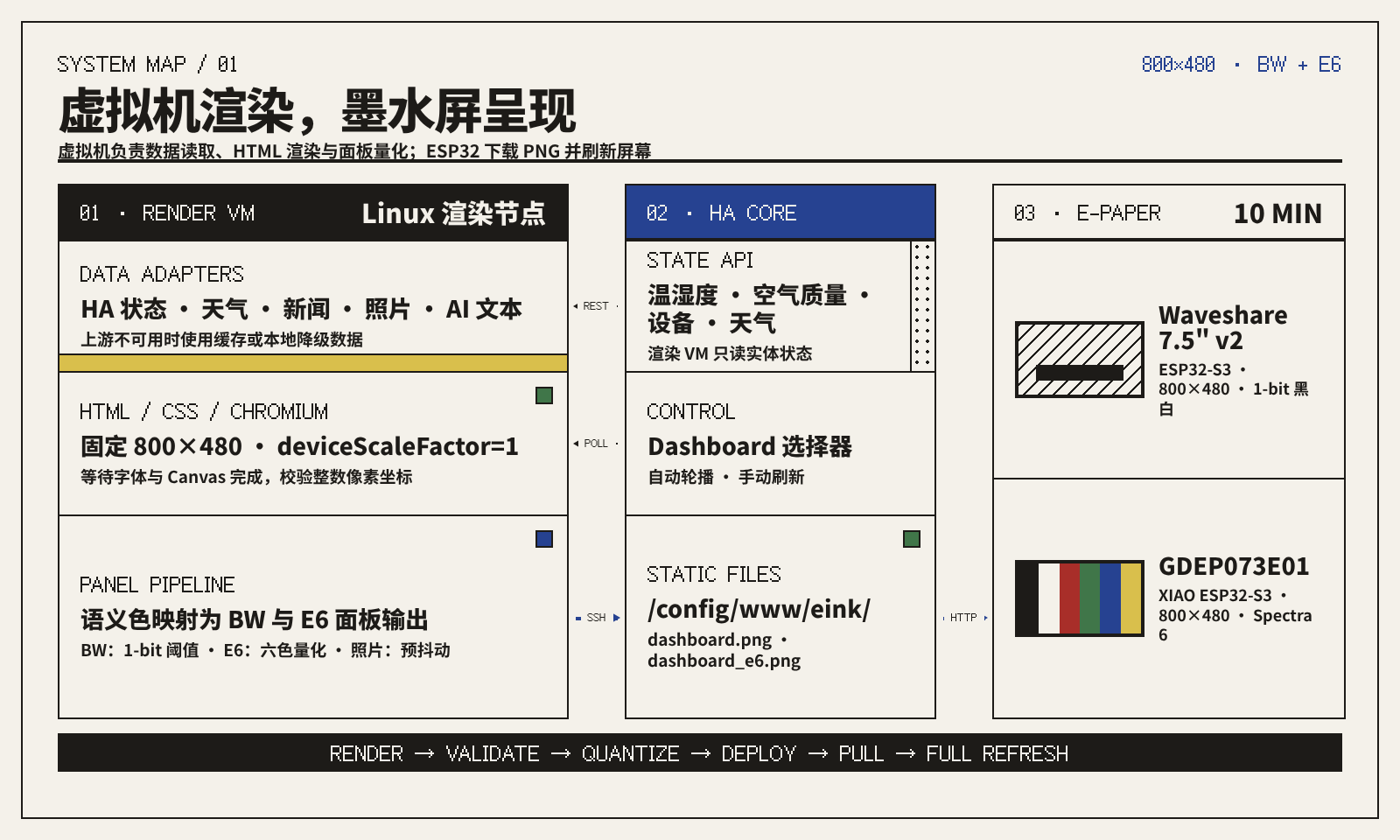

搞定了终端设备，我们还需要搭建一个链路来显示和控制屏上内容。在端上做一些复杂的操作和渲染有点没必要，所以这些都放在了一个 PVE 的虚拟机中，具体如下：

1. VM 中执行了 Codex CLI 指令来获取摘要和个性化文本、HTML 渲染代码来出图
2. 图片会传输到 HA 的实例中
3. 电子墨水屏会定时下载目标位置的图片然后进行渲染

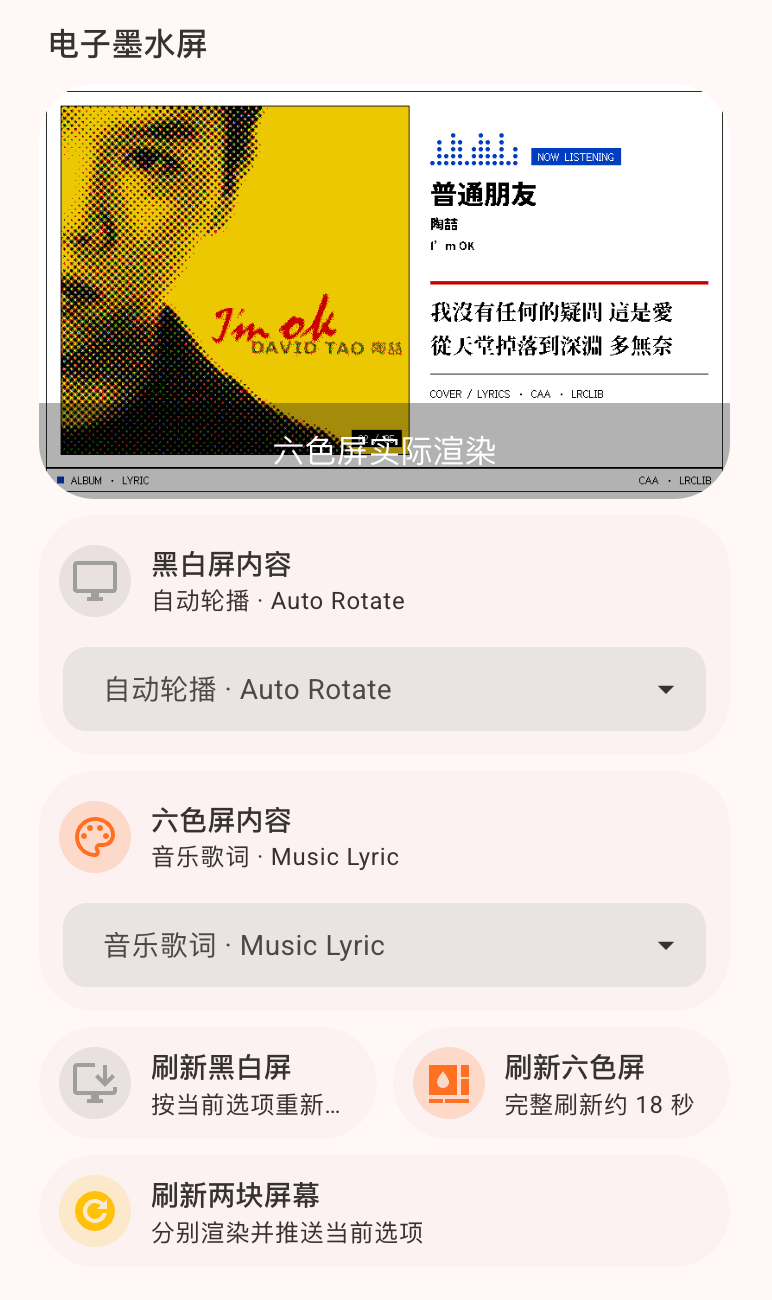

根据装载电池的大小或者是否接电可以调整刷新时间。同时在 HA 端，可以通过 Dashboard 和自动化触发（比如音箱在播放歌曲的时候，会自动跳转到「音乐歌词」这个 Dashboard）。

设计美学#

AI 让前端对普通人来说变得很简单，但是稍不注意就会产出一眼 AI slop 的内容。在构建这一部分风格的时候，我主要给 Agent 的输入有：

1. Hallmark，一个 Anti AI Slop 设计的 Skill
2. Nothing OS 的小组件截图，让它分析里面的元素
3. TRMNL 的设计风格，让它分析和仿造设计理念和样例

总之很像一个「融梗」操作 😅。这里可以延伸讨论非常多关于 AI 训练数据、原创性、署名等等话题，不过话说回来，对于类似于「私人定制」的个人非商业项目，这是一个不错的思路：领域专家写的 skill 加上引用标杆项目先进行一番研究，指定项目规范（AGENTS.md）。

效果展示#

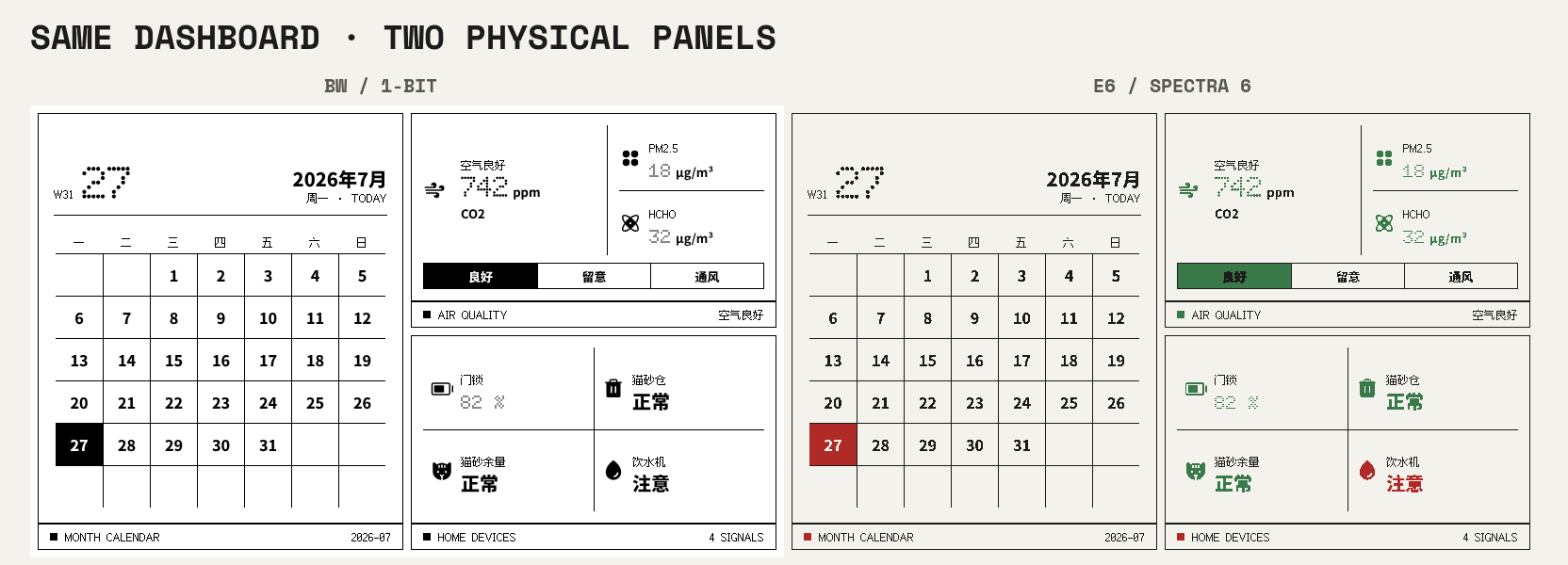

同一套内容可以分别输出到黑白屏和六色屏：

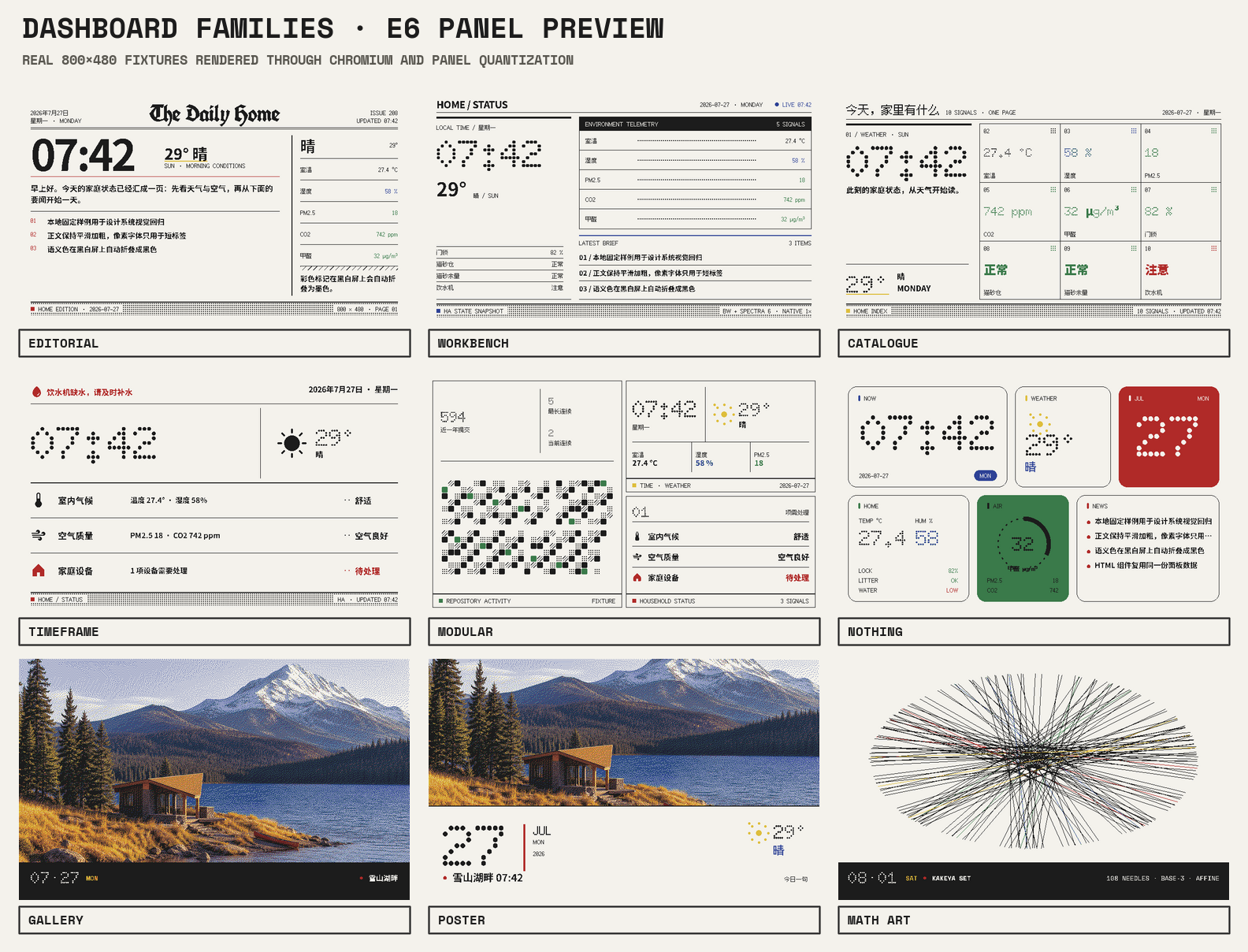

目前实现的几种 Dashboard 风格：

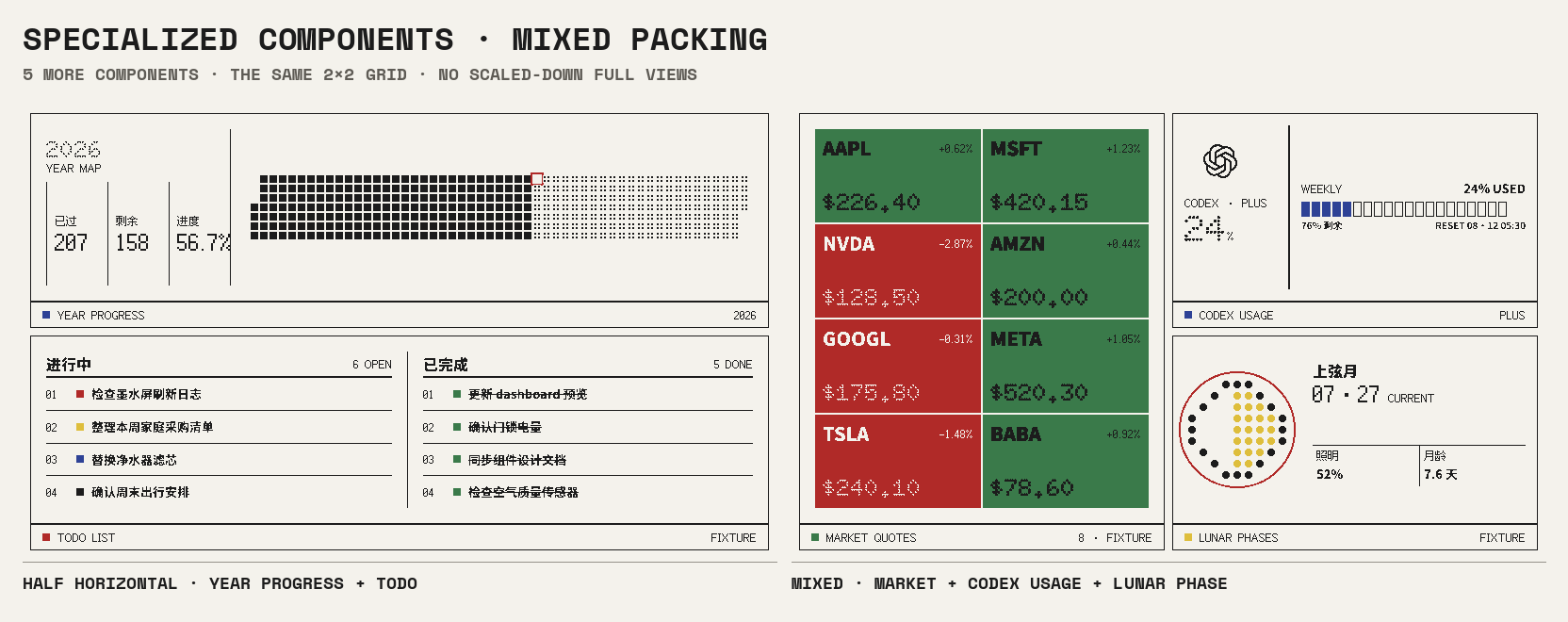

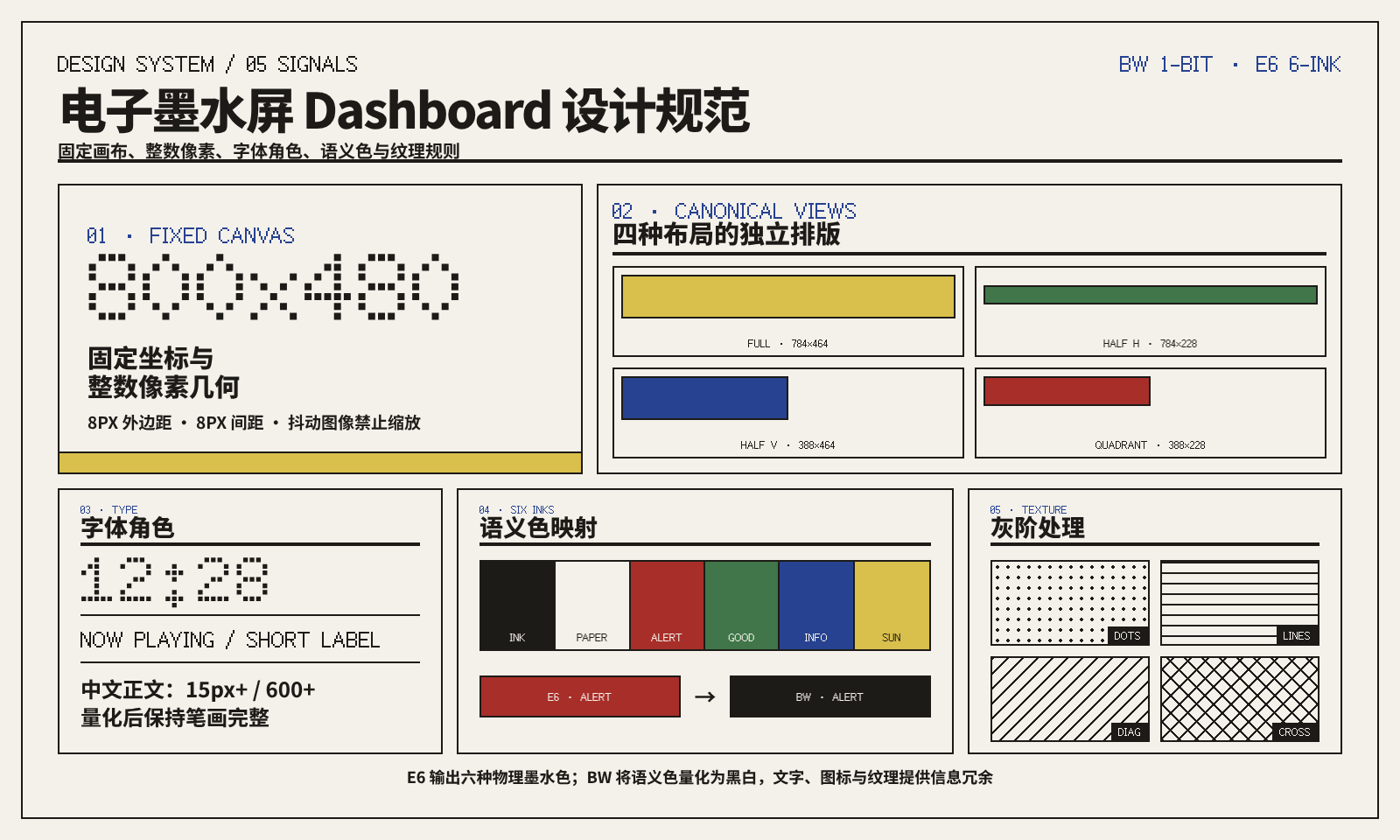

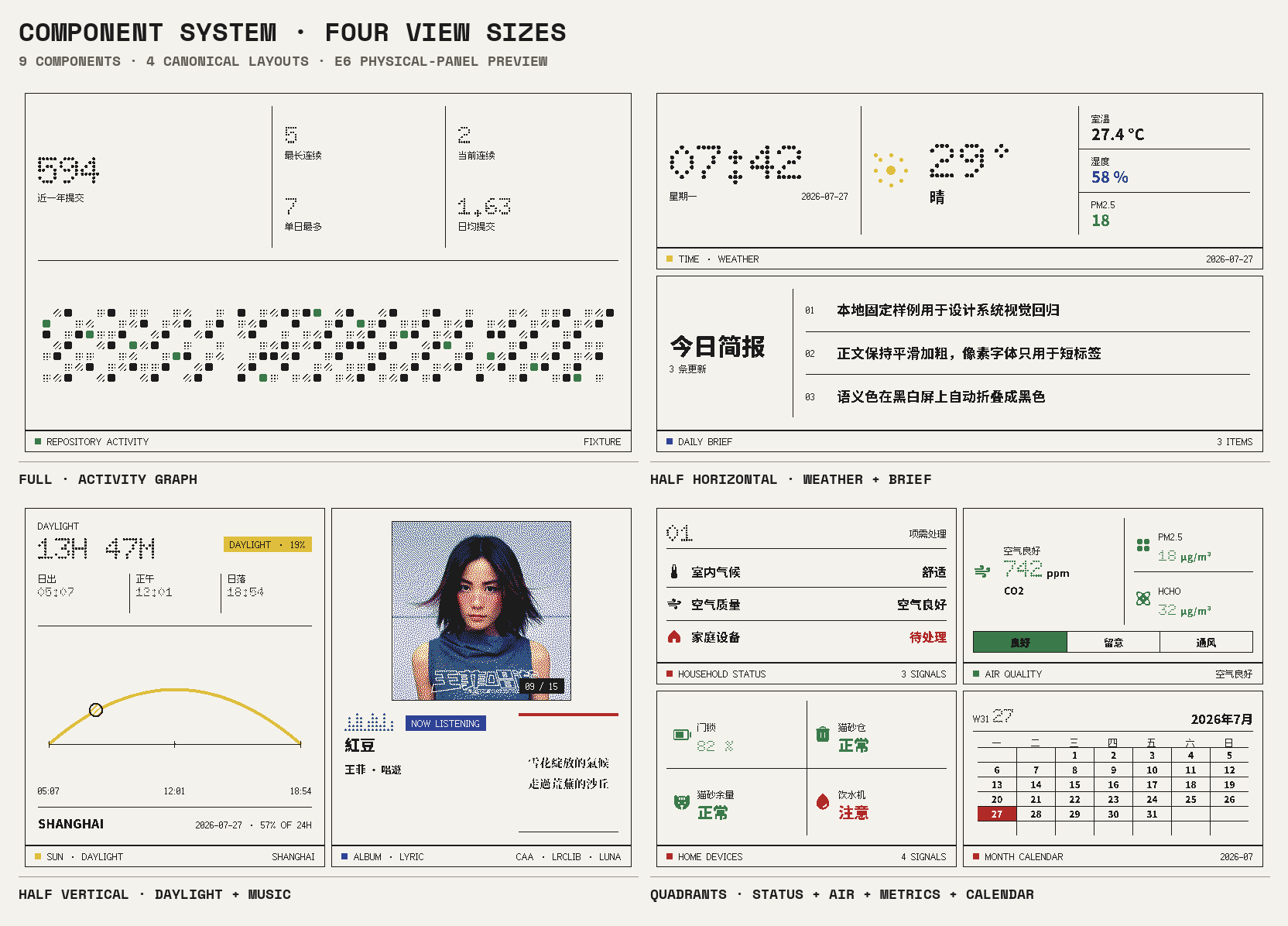

设计系统和组件布局总览：
